F6513SAVGI8 是一款 8 通道發射有源波束成形射頻集成電路，設計用于通信或雷達應用中的 Ku 波段平面相控陣天線。該集成電路有一個通用射頻輸入端口和八個輸出通道。八個獨立控制的輸出通道可驅動電子掃描陣列（ESA）的八個單極化元件或四個雙極化元件。每個通道都有 6 位數字相位控制（覆蓋 360°）和 25dB 增益控制（最小步長為 0.2dB），可實現精確的波束模式和偏振控制。RFIC 采用 2.1-2.5V 單電源供電，標稱小信號增益為 23dB，每個通道的典型 P1dB 為 12.5dBm。

特性

? 13.75 - 17.3GHz 工作頻率

? 支持 4 個雙極性元件或 8 個單極性元件

? 360° 相位控制，6 位分辨率

? 25dB 增益控制，最小步諧為 0.2dB

? 23dB 小信號增益

? 12.5dBm 輸出 P1dB

? 2.3V 標稱單電源輸入

? 標準 1.8V 數字邏輯

? 溫度補償

? 帶數字讀數的溫度傳感器

? 具有快速光束轉向功能的高級數字模式

? 片上光束狀態存儲器

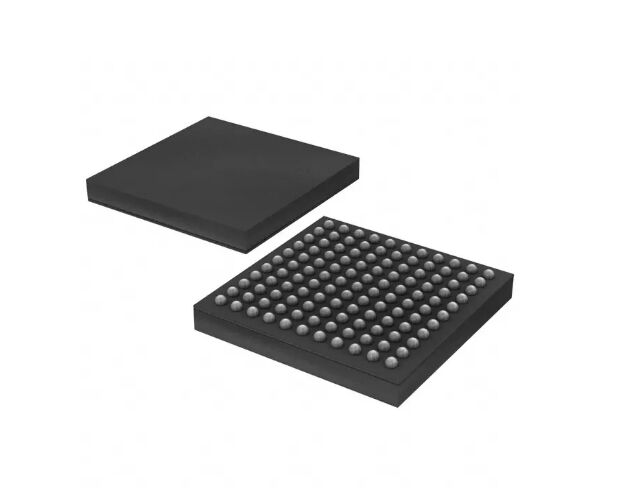

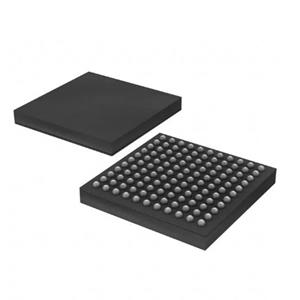

? 3.8 × 4.6 × 0.9 毫米，62 引腳 FC-BGA 封裝

典型應用

? 相控陣天線

? Ku 波段 SATCOM 終端

? 通用數據鏈路 (CDL) 終端

? Ku 波段雷達

? 航空航天和海事

? 儀器儀表
