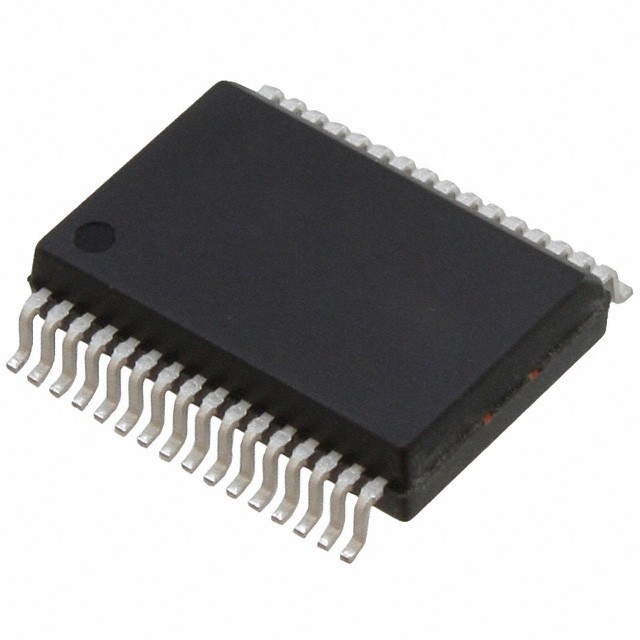

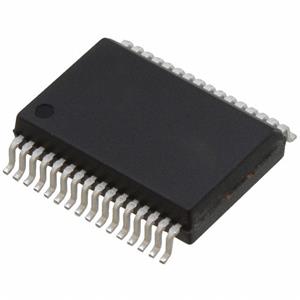

UCC5880QDFCRQ1器件是一款高度可配置的隔離式柵極驅動器,具有可調驅動強度,旨在電動汽車/混合動力汽車應用中用于驅動高功率 SiC MOSFET 和 IGBT。該器件提供功率晶體管保護功能,例如基于分流電阻的過流保護、過熱保護(PTC、NTC 或二極管)以及 DESAT 檢測,包括在這些故障期間可選擇的軟關斷或兩級軟關斷。集成的 10 位 ADC 可用于監控多達 2 個模擬輸入、VCC2、DESAT 以及柵極驅動器溫度,從而增強系統管理。集成的診斷和檢測功能可簡化符合 ASIL 標準的系統的設計。
特性
? 具有實時可變驅動強度的雙路輸出驅動器
– ±15A 和 ±5A 驅動電流輸出
– 用于在沒有 SPI 時進行驅動強度調整的數字輸入引腳 (GD*)
– 3 電阻設置 R1、R2 或 R1||R2
– 用于米勒鉗位晶體管的集成式 4A 有源米勒鉗位或可選的外部驅動器
? 支持初級側和次級側主動短路 (ASC)
? 內部和外部電源欠壓和過壓保護
? 驅動器內核溫度檢測和過熱保護
? 短路保護:
– 針對 DESAT 事件具有 110ns 響應時間
– DESAT 保護 – 可承受高達 14V 的電壓
– 基于分流電阻器的短路 (SC) 和過流 (OC) 保護
– 可配置保護閾值和消隱時間
– 可編程軟關斷 (STO) 和兩級軟關斷 (2STO) 電流
? 集成 10 位 ADC
– 能夠測量電源開關溫度、直流鏈路電壓、驅動器內核溫度、DESAT 引腳電壓、VCC2 電壓
– 可編程數字比較器
? 高級 VCE/VDS 鉗位電路
? 符合功能安全標準
– 專為功能安全應用開發
– 有助于使 ISO 26262 系統設計符合 ASIL D 要求的文檔
? 集成型診斷:
– 針對保護比較器的內置自檢 (BIST)
– 用于功率器件運行狀況監測的柵極閾值電壓測量
– INP 至晶體管柵極路徑完整性
– 內部時鐘監測
– 故障警報和警告輸出 (nFLT*)
– ISO 通信數據完整性檢查
? 可通過 SPI 對器件進行重新配置、驗證、監控和診斷
? 150V/ns CMTI
? 具有符合 AEC-Q100 標準的下列特性:
– 器件溫度等級 1:–40°C 至 +125°C 環境工作溫度范圍
– 器件 HBM ESD 分類等級 2
– 器件 CDM ESD 分類等級 C2b
應用
? 電動汽車和混合動力汽車牽引逆變器
? 電動汽車和混合動力汽車電源模塊
